Als Lieferant von DC-Tiefbrunnenpumpen stellen unsere Kunden häufig die Frage, ob eine DC-Tiefbrunnenpumpe ein Rückschlagventil benötigt. Diese scheinbar einfache Abfrage befasst sich tatsächlich mit der Kernfunktionalität und Effizienz des Pumpensystems. In diesem Blogbeitrag untersuchen wir die Gründe für die Verwendung eines Rückschlagventils bei einer DC-Tiefbrunnenpumpe, die Szenarien, in denen es unerlässlich ist, und die möglichen Nachteile, wenn man kein Rückschlagventil hat.
Die Funktion eines Rückschlagventils verstehen
Ein Rückschlagventil, auch Rückschlagventil genannt, ist eine mechanische Vorrichtung, die den Flüssigkeitsfluss nur in eine Richtung zulässt. Es besteht aus einem Ventilkörper, einer Scheibe oder Kugel und einem Feder- oder Schwerkraftmechanismus, der das Ventil geschlossen hält, wenn kein Vorwärtsfluss erfolgt. Wenn der Flüssigkeitsdruck in Vorwärtsrichtung ausreicht, um den Widerstand des Ventils zu überwinden, öffnet es sich und lässt die Flüssigkeit durch. Sobald der Durchfluss stoppt oder sich umkehrt, schließt das Ventil sofort und verhindert so einen Rückfluss.
Im Zusammenhang mit einer DC-Tiefbrunnenpumpe spielt das Rückschlagventil eine entscheidende Rolle bei der Aufrechterhaltung der Pumpenleistung. Beim Ansaugen werden die Pumpe und die Saugleitung mit Wasser gefüllt, um ein Vakuum zu erzeugen, das es der Pumpe ermöglicht, Wasser aus dem Brunnen anzusaugen. Ohne ein Rückschlagventil würde beim Stoppen der Pumpe das Wasser in der Abflussleitung zurück in den Brunnen fließen, wodurch die Pumpe ihre Ansaugleistung verliert. Dies würde erfordern, dass die Pumpe bei jedem Start neu entlüftet werden muss, was nicht nur unpraktisch ist, sondern auch zu vorzeitigem Verschleiß der Pumpenkomponenten führen kann.
Szenarien, in denen ein Rückschlagventil unerlässlich ist
1. Wasserschlag verhindern
Wasserschläge sind ein Phänomen, das auftritt, wenn der Wasserfluss in einem Rohr plötzlich stoppt oder seine Richtung ändert. Dies kann passieren, wenn eine Pumpe ausgeschaltet oder ein Ventil schnell geschlossen wird. Durch die plötzliche Änderung der Strömungsgeschwindigkeit entsteht ein Druckstoß im Rohr, der zu Schäden an der Pumpe, den Rohren und anderen Komponenten des Systems führen kann. Ein Rückschlagventil kann helfen, Wasserschläge zu verhindern, indem es bei abnehmendem Durchfluss allmählich schließt und so einen langsamen Druckabbau ermöglicht.
2. Aufrechterhaltung des Systemdrucks
In einem Tiefbrunnenpumpsystem ist die Aufrechterhaltung eines konstanten Drucks in der Abflussleitung für den ordnungsgemäßen Betrieb nachgeschalteter Geräte wie Wasserhähne, Sprinkler und andere wasserverbrauchende Geräte von entscheidender Bedeutung. Ein Rückschlagventil sorgt dafür, dass der Druck in der Druckleitung stabil bleibt, indem es einen Rückfluss verhindert. Dies ist besonders wichtig in Systemen, in denen die Pumpe mehrere Auslässe mit Wasser versorgt oder das Wasser in große Höhen gepumpt werden muss.
3. Schutz der Pumpe
Ein Rückfluss kann zu Schäden am Pumpenlaufrad und anderen internen Komponenten führen. Wenn Wasser durch die Pumpe zurückfließt, kann es die Drehung des Laufrads umkehren, was zu mechanischer Belastung und vorzeitigem Ausfall führen kann. Ein Rückschlagventil schützt die Pumpe, indem es einen Rückfluss verhindert und sicherstellt, dass sich das Laufrad jederzeit in die richtige Richtung dreht.
Mögliche Nachteile, wenn kein Rückschlagventil verwendet wird
1. Verlust von Prime
Wie bereits erwähnt, verliert die Pumpe ohne Rückschlagventil bei jedem Stopp ihre Ansaugleistung. Dies kann zu längeren Startzeiten und einem erhöhten Energieverbrauch führen, da die Pumpe mehr arbeiten muss, um sich wieder anzusaugen. In manchen Fällen gelingt es der Pumpe möglicherweise überhaupt nicht, sich erneut anzusaugen, was zu einem vollständigen Ausfall des Systems führt.
2. Reduzierte Effizienz
Der Ausfall der Ansaugflüssigkeit und die Notwendigkeit, die Pumpe erneut anzusaugen, können die Gesamteffizienz des Pumpsystems erheblich verringern. Die Pumpe muss zusätzliche Energie aufwenden, um den Widerstand der Luft in der Saugleitung zu überwinden und die Pumpe mit Wasser zu füllen. Dies erhöht nicht nur die Betriebskosten, sondern verkürzt auch die Lebensdauer der Pumpe.
3. Systeminstabilität
Ohne Rückschlagventil kann der Druck in der Abflussleitung stark schwanken, was zu ungleichmäßigem Wasserfluss und Druck an den Auslässen führt. Dies kann zu Problemen wie spritzenden Wasserhähnen, ungleichmäßiger Sprinklerverteilung und anderen Problemen führen, die die Leistung des gesamten Systems beeinträchtigen können.
Arten von Rückschlagventilen, die für DC-Tiefbrunnenpumpen geeignet sind
Auf dem Markt sind verschiedene Arten von Rückschlagventilen erhältlich, jede mit ihren eigenen Vor- und Nachteilen. Zu den am häufigsten in Tiefbrunnenpumpsystemen verwendeten Typen gehören:
1. Rückschlagventile
Rückschlagventile verfügen über eine Klappscheibe, die aufschwenkt, um einen Vorwärtsfluss zu ermöglichen, und sich durch die Schwerkraft schließt, wenn der Fluss stoppt. Sie haben ein einfaches Design und sind relativ kostengünstig, können jedoch anfällig für Wasserschläge sein, wenn die Scheibe zu schnell schließt.
2. Kugelrückschlagventile
Kugelrückschlagventile verwenden eine Kugel, um die Ventilöffnung abzudichten. Wenn die Strömung in Vorwärtsrichtung erfolgt, wird die Kugel vom Sitz weggedrückt, sodass die Flüssigkeit hindurchströmen kann. Wenn der Fluss stoppt oder sich umkehrt, wird die Kugel durch die Schwerkraft oder den Gegendruck gegen den Sitz gedrückt und verhindert so einen Rückfluss. Kugelrückschlagventile sind kompakter und können höhere Drücke bewältigen als Rückschlagventile.
3. Federbelastete Rückschlagventile
Federbelastete Rückschlagventile verwenden eine Feder, um das Schließen des Ventils zu unterstützen. Die Feder sorgt für eine Vorspannung, die dafür sorgt, dass das Ventil auch bei geringen Durchflussraten schnell und dicht schließt. Diese Ventile eignen sich für Anwendungen, bei denen Wasserschläge ein Problem darstellen.
Weitere verwandte Pumpen in unserem Produktsortiment

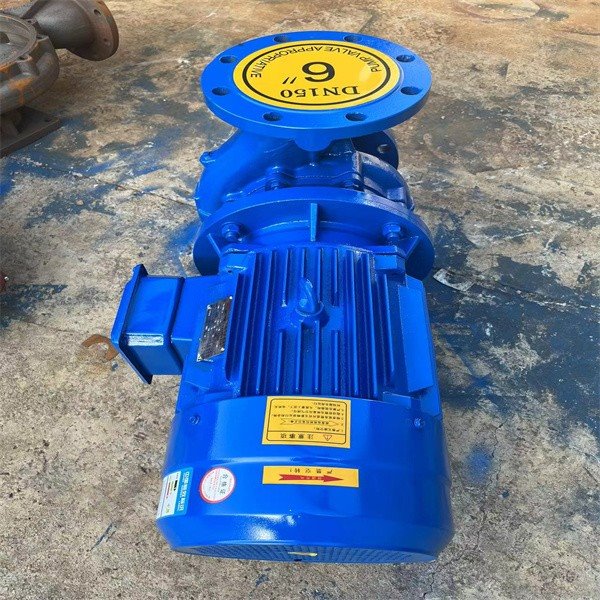

Neben DC-Tiefbrunnenpumpen bieten wir auch eine Reihe weiterer Pumpen an, um den vielfältigen Bedürfnissen unserer Kunden gerecht zu werden. Zum Beispiel unsereHorizontale Pipeline-Pumpeist für den horizontalen Einbau in Rohrleitungen konzipiert und eignet sich für eine Vielzahl von Anwendungen wie Wasserversorgung, Bewässerung und Industrieprozesse. UnserVertikale Pipeline-Pumpeist ideal für den vertikalen Einbau in engen Räumen und kann Hochdruckanwendungen bewältigen. Und unserPNL-Schlammpumpeist speziell für das Pumpen von Schlamm und anderen viskosen Flüssigkeiten im Bergbau, im Baugewerbe und in anderen Branchen konzipiert.
Abschluss
Zusammenfassend lässt sich sagen, dass ein Rückschlagventil eine wesentliche Komponente in einem DC-Tiefbrunnenpumpensystem ist. Es hilft, Wasserschläge zu verhindern, den Systemdruck aufrechtzuerhalten, die Pumpe vor Schäden zu schützen und die Gesamteffizienz und Zuverlässigkeit des Systems sicherzustellen. Auch wenn die Installation eines Rückschlagventils mit anfänglichen Kosten verbunden sein kann, überwiegen die langfristigen Vorteile bei weitem die Nachteile.
Wenn Sie den Kauf einer DC-Tiefbrunnenpumpe oder einer anderen Pumpe aus unserem Sortiment in Betracht ziehen, empfehlen wir Ihnen, uns für weitere Informationen zu kontaktieren. Unser Expertenteam kann Ihnen bei der Auswahl der richtigen Pumpen- und Rückschlagventilkombination für Ihre spezifische Anwendung helfen und Ihnen professionelle Installations- und Wartungsdienste anbieten. Wir sind bestrebt, qualitativ hochwertige Produkte und exzellenten Kundenservice bereitzustellen, um Ihre Pumpenanforderungen zu erfüllen.
Referenzen
- „Pump Handbook“ von Igor J. Karassik, Joseph P. Messina, Paul Cooper und Charles C. Heald
- „Strömungsmechanik und Hydraulik“ von RC Hibbeler
- Herstellerhandbücher für DC-Tiefbrunnenpumpen und Rückschlagventile
